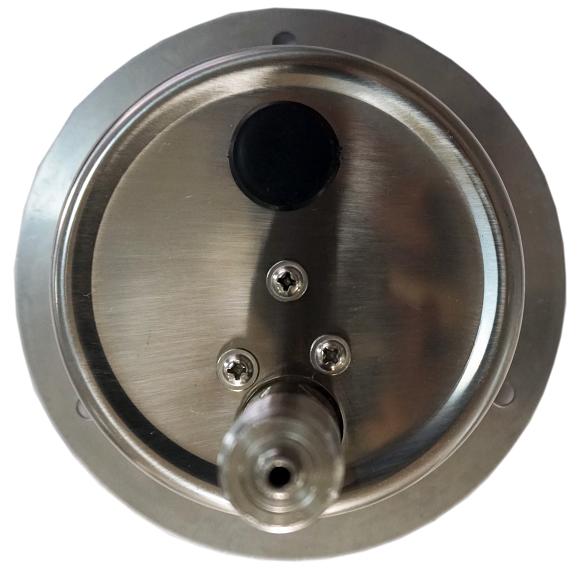

轴向前边耐震压力表是耐震压力表系列中常用的一种,安装时利用耐震压力表自带的安装边(盘)固定在设备面板上,方便操作人员随时观察压力变化。轴向前边耐震压力表表壳为全密闭型结构，内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构，减轻环境剧烈振动及介质脉冲对仪表示值的影响，耐震型压力表指示稳定清晰。广泛应用于液压机械、石油、化工、冶金、矿山机械、电力设备等部门，测量对铜和铜合金无腐蚀性介质的压力。使用寿命长，是普通压力表的替代产品，防护等级IP65。
轴向带边压力表适用于测量无爆炸危险，不结晶，不凝固及对钢及铜合金不起腐蚀作用的液体，蒸汽和气体等介质的压力。
技术指标：
精确度等级：1.6
使用环境条件：-40～70℃，相对湿度不大于85%
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
轴向带边压力表结构原理：
仪表的测量系统由接头、弹簧管和传动结构组成。通过指针指示仪表读数。
主要参数 |
精确度 | 1.6 |
环境温度 | -40～70℃ |
相对湿度 | ≤85% |
温度影响 | 不大于0.4%/10℃（使用温度偏离20±5℃） |
净重 |
|
外形尺寸 | 约100x140x40毫米 |
主要材质：
零件名称 | 接头 | 弹簧管 | 机芯 | 外壳 |
材料牌号 | 铜合金HPb59-1 | 磷铜QSn4-0.3 | 铜合金 | 钢板0.8F |
产品选型:
型号 | Y-40 Y-40Z | Y-60 Y-60Z Y-60ZT | Y-100 Y-100ZT | Y-150 Y-150ZT | Y-200 Y-250 |
公称直径mm | Φ40 | Φ60 | Φ100 | Φ150 | Φ200 Φ250 |
接头螺纹 | M10×1 | M14×1.5 | M20×1.5 |
精确度等级 | 2.5 | 1.6 |
测量范围Mpa | 0~0.1,0.16,.25,0.4,0.6,1,1.6,2.5,4,6 | 0~0.6,1,1.6,2.5,4,6 |
0~10,16,25 | 0~10,16,25,40,60 |
-0.1~0 | -0.1~0,-0.1~0.06,0.15,0.3,0.5,0.9,1.5,2.4 |
使用环境条件：-40～70℃，相对湿度不大于85%
温度影响：不大于0.4%/10℃（使用湿度偏离20±5℃）
